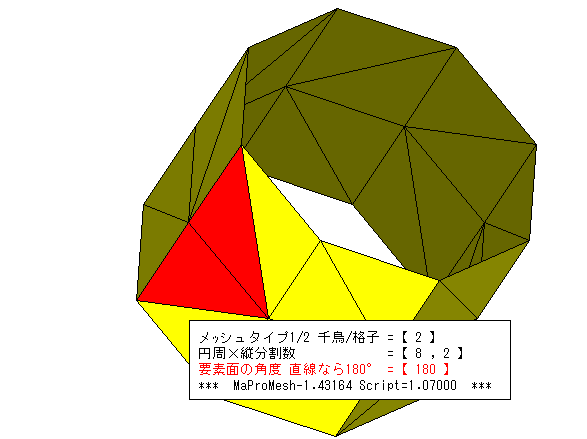

滑らかさを喪失して、表面に凹凸が発生する、シュワルツの提灯と呼ばれる現象があります



教科書・論文・カタログ・ウェブサイト (軽度な)シュワルツの提灯は随所に見るられます。

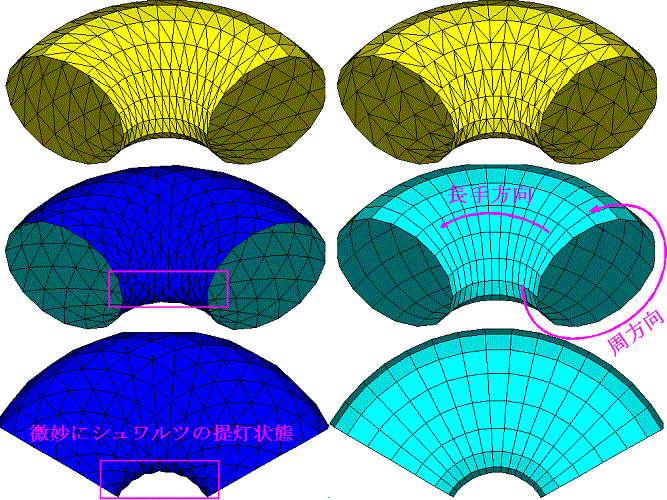

メッシュパタン次第で、表面に不自然な凹凸発生。メッシュ依存を招き易い思います。

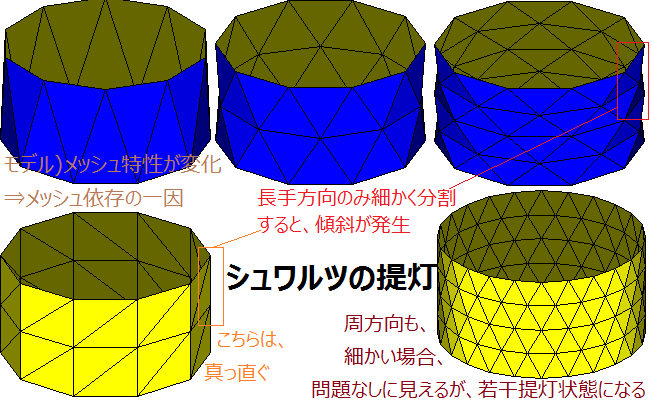

現実と異なる形になる。メッシュ粗密やパタン次第で、凹凸が変化。実際との乖離や解変動の元で、注意が必須です。



以下が、対策になると思います

1

なるべく、周方向と、それに直交する長手向きで、メッシュを作成する

2

メッシュを細かくする。(特に周方向)

3

要素長の半分だけずらす、(ジグザグ的な)並べ方を避ける
