下例は、現実起こりえない条件での計算で注意です。 構造解析は

単品+拘束+荷重設定では 現実と乖離しがちです  (節点拘束など現実起こりません)







三角一次要素では細かいメッシュを用いても全く精度が出ません。    注意が必要です。





下図=六面体1次要素  ミーゼス最大値 2.175  所要計算時間 15.2SEC

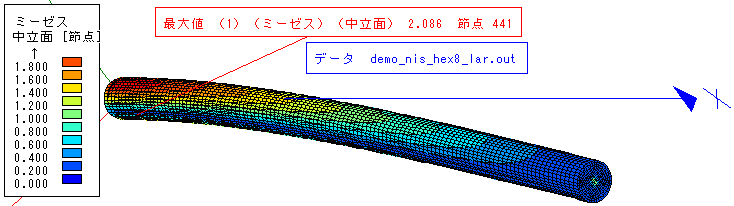

下図=六面体1次要素(細かい) ミーゼス最大値 2.086  所要計算時間 222.0SEC

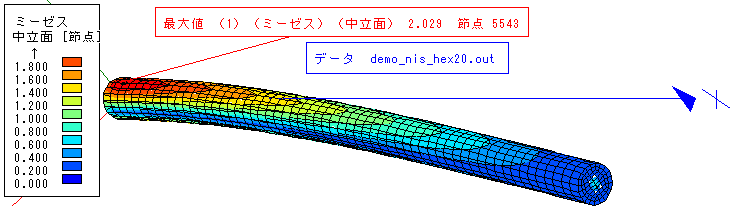

下図=六面体2次要素  ミーゼス最大値 2.029  所要計算時間 121.17SEC



上例六面体1次2次比較で、差異7%弱。

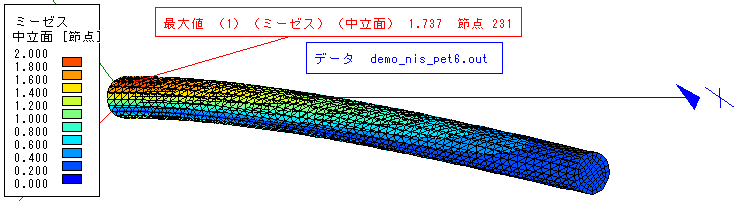

下図=三角柱1次要素  ミーゼス最大値 1.737  所要計算時間 24.15SEC

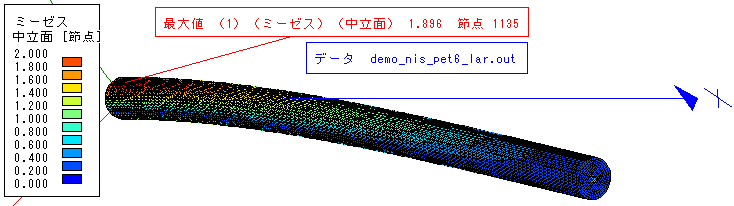

下図=三角柱1次要素(細かい)  ミーゼス最大値 1.896  所要計算時間 188.27SEC



下図=三角柱2次要素  ミーゼス最大値 2.030  所要計算時間 133.27SEC

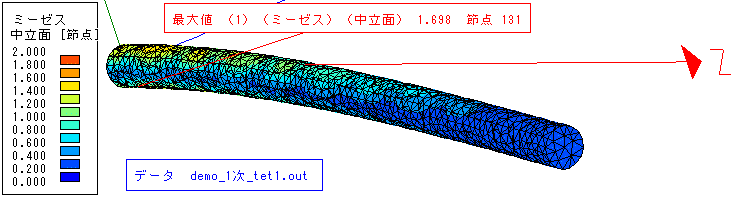

下図=三角錐(四面体)1次要素  ミーゼス最大値 1.698

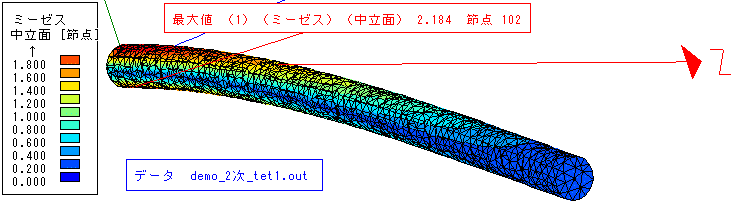

下図=三角錐(四面体)2次要素  ミーゼス最大値 2.184

一次要素と二次要素の差が大きい場合、二次でも次数不足と考えられます。



『テトラ2次要素は、値が若干大きく出る』 など言われますが メッシュ依存の原因 も参照願います
